시료 베이스가 유기 용매일 때 사용하는 Inert loop B-295 (불활성루프)모델에 대해 알아보겠습니다.

우선 B-295 모델은 장비의 산소 수치가 일정 수준 이하로 떨어져야 가동을 시작할 수 있도록 되어있습니다.
하지만 가끔 산소 수치가 떨어지지 않아 연락을 주실 때가 있으십니다.

이때 먼저 확인해볼 수 있는 몇 가지가 있습니다.

1) 장비 전체적인 O-ring 체크

Spray Dryer B-290모델은 파트와 파트 사이에 O-ring 과 Sealing이 많이 들어갑니다.
빠짐없이 모두 잘 들어갔는지 확인하여 주십시오. 워낙 많은 O-ring이 들어가기 때문에 누락되었을 수 있습니다.

2) Nozzle O-ring 체크

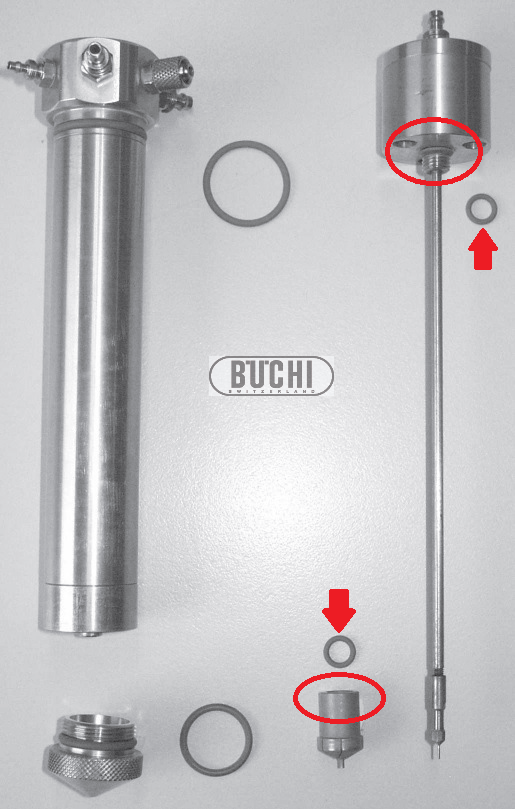

Nozzle을 분해하면 사진과 같이 여러가지 O-ring이 끼워져 있습니다.특히 사용하는 용매나 세척 중 가장 마모가 잘 되는 빨간 원형 표시의 초록색 O-ring을 확인해주십시오. 마모되었거나 세척 중 빠져 없을 수 있습니다.

추가 구입을 원하신다면 영인크롬텍(02-6207-1480, sales@younginct.com)으로 문의주세요.

3) Vessel Sealing 체크

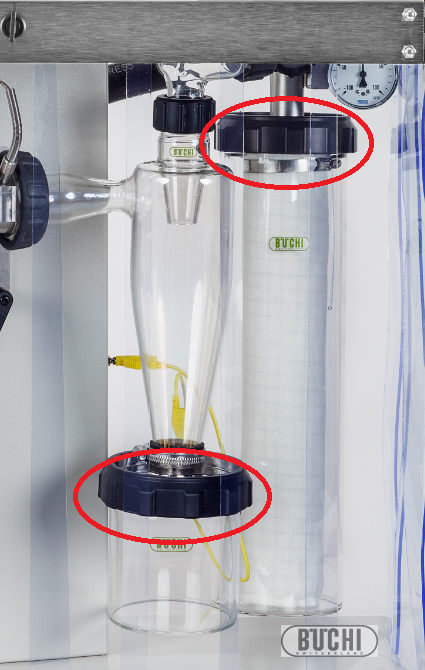

B-290 장비에서 Sealing의 위아래 구분이 되어 있는 곳이 두 군데 있습니다. 빨간색으로 표신된 곳 안에는 캡과 유리 사이에 검정색 Seal이 들어가는데, 평평한 곳이 유리쪽, 볼록한 곳이 캡쪽을 향하도록 채워져야 합니다.(사진 참조) Sealing이 거꾸로 끼워져 있을 수 있습니다.

4)  B-290과 B-295 연결 Tubing 내 Sealing 체크

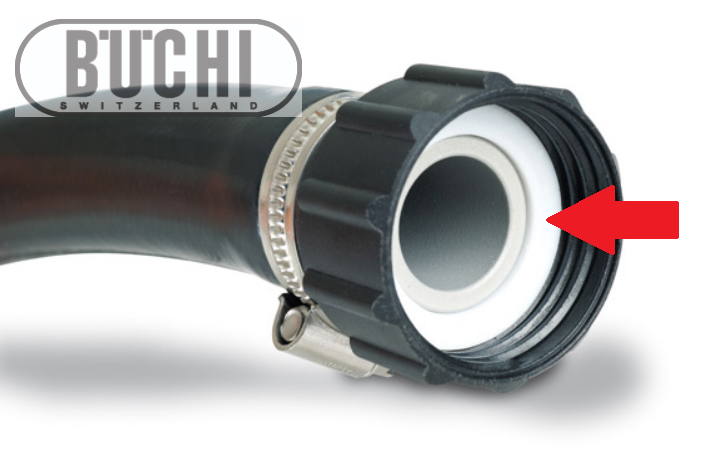

B-290과 B-295를 연결하기 위하여 장소에 따라 오른쪽과 같은 Connecting piece가 사용되는 경우가 있습니다. 이런 경우 모든 연결 부위에 Sealing이 들어가 있는지 확인하여 주십시오. Sealing이 빠져 있을 수 있습니다.

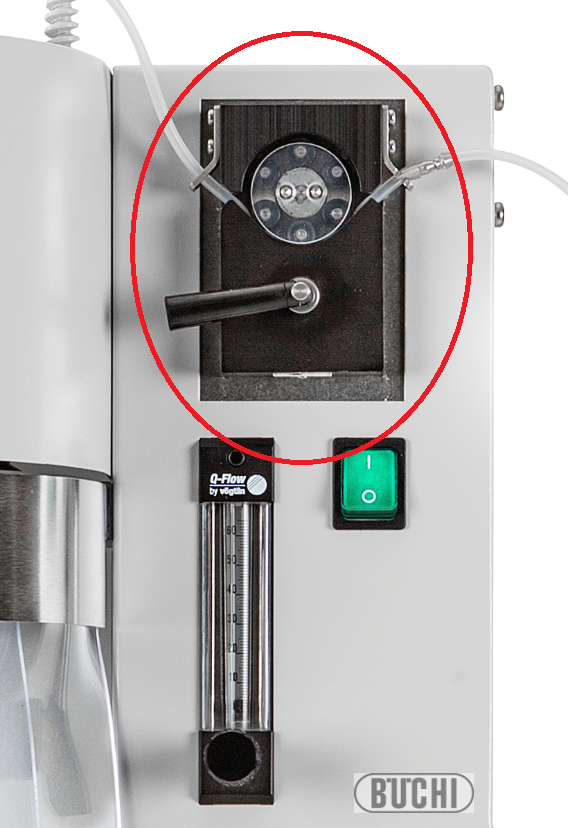

5) Peristaltic Pump 가 Silicon Tube를 적당히 고정시켰는지 체크

Tube를 노즐에 장착한 후에 Peristaltic pump에 고정시키지 않으면 그 쪽으로 산소가 유입될 수 있으므로 Pump는 돌아갈 수 있을 정도로 적당히 고정시켜 줍니다. Tube가 장착되어 있지 않거나, 장착되어도 Pump에 고정되지 않았을 수 있습니다.
